【3831109839751】 EK-Quantum Surface S120 - Black

厚さわずか30mmのEK-Quantum Sシリーズ表面ラジエーターは、スペースに制約のあるケースに最適です。この厚さにもかかわらず、非常に低いファン回転数および中程度のファン回転数で優れた性能を発揮します。ラジエーターの全長にわたって16本の2mm幅の銅製チューブが、最適な冷却水の流れを保証し、冷却ループに負担をかけません。20FPI密度のハイグレードなノン・ルーバー銅フィンは、熱伝導と空気抵抗のベストバランスを提供し、低速ファン動作でも最適なパフォーマンスを発揮します。SシリーズEK-Quantum SurfaceラジエーターでのPush/Pullセットアップは、比例した性能向上をもたらさないので、EKが推奨するものではありません。より高い冷却能力が必要な場合は、追加ラジエーターを追加をお勧めします。

EK-Quantum Surface Sシリーズラジエーターは、新しいラジエーターコアを利用することでパフォーマンスを最大化します。コアとコアの性能を比較すると、Surface Sラジエーターは、強化されたフィン構造と最適化されたコアにより、前身であるCoolStream SEよりも最大で20％性能が向上しています。

EK-Quantum Surfaceプレミアムラジエーターは、市場が求める最高の製品をあらゆる面で提供するために、長年の開発と市場調査に基づいて作られています。素材の仕上げ、機械的な剛性、そして性能はすべて別次元のものとなっています。他のクアンタムライン製品同様、EKの全く新しいSurfaceラジエーターは、熱性能、冷却水の流量制限、エアフローの制限など、数多くの性能向上をもたらしています。

付属のネジで、このラジエーターは、標準的な25mm厚の120mmファンと互換性があります。EKは、EKファンまたはシールエッジフレーム付きの同様のものを使用することを推奨します。この古典的かつ効果的な四角いファンケースの形状は、プル（吸引）またはプッシュ（圧力）のいずれの領域においても、油圧損失なしに最適な性能を発揮し、液冷ラジエータの最適な冷却能力を確保します。

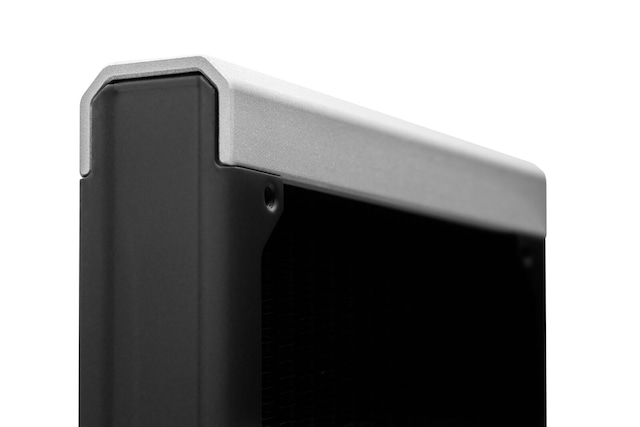

厚みのあるアルミ押し出し材のエンドキャップは、対照的なシルバー仕上げで、ラジエーターに高級感を与えています。内部を覆い、プレス加工されたサイドプレートを接合することで、扱いやすい剛性の高い構造となっています。ステンレス製のサイドプレートには耐久性の高いセミグロスブラック塗装が施され、フィン自体には高い熱伝導率を持つ特別なブラックマットコーティングが施されています。

使いやすいように、耐摩耗性の高い黒色のM4フィリップス丸頭ネジが付属しています。一般的な使用例では、ラジエーター自体の損傷を避けるため、付属のネジのみを使用することをEKは強く推奨します。しかし、M4ネジの互換性により、ユーザーは必要に応じてより長いネジを調達することができます。冷却コアは、お客様が誤って長いネジを使用した場合でも、フィンにのみ衝突するため、ラジエーターコアの構造的完全性に有害な損傷を与えないように設計されています。

EK-Quantum Surfaceシリーズは、個別のサイズのラジエーターではなく、モジュール製品として設計・実施されました。このような設計により、完璧な取り付けと外観の連続性を実現すると同時に、分解プロセスが非常に簡単でわかりやすくなっています。

ラジエーターの内部構造設計は、流量制限を考慮し、冷却ループの他の部分に不必要なストレスを与えないように実施されています。そのため、1台のポンプ（D5またはDDC）で複数のラジエーターを冷却ループに追加することができます。また、ラジエーターはエアフローに優れ、低制約であるため、より低いファンスピードの操作で同じ性能を達成することができます。低エアフロー制限により、ケースの換気がよく、ケース内の他のラジエーターが適切に呼吸できるようになります。

カスタム液冷ループは、複数のEK製品から構成されるため、美観や使い勝手の良さは、すべてのパーツの総和から得られるものです。そこでEKは、製品の寸法やポートの位置・間隔を標準化するシステム「Matrix7」を開始しました。これにより、液冷ループの組み立てがより直感的になり、並行するチューブのきれいなセットが以前よりも簡単にできるようになりました。

すべてのEK-Quantum SurfaceラジエーターはEK-Matrix7と互換性があり、Quantumディストロ・プレートの第2世代であるReflection²と難なく統合できます。これにより、ユーザーは同じケース内でS、P、XシリーズのSurfaceラジエーターを簡単に交換し、アップグレードすることができます（ただし、ケースが同じ位置の厚いラジエーターに対応している場合）。

－－仕様
- 高品位99.9%銅フィン
- 銅H90チューブ
- 真鍮製H62エンドタンクチャンバー
- ステンレス製サイドプレート
- アルミ押し出し材 シルバーアルマイト仕上げのエンドピースカバー
- 真鍮製ニッケルメッキのアダプタとプラグ

寸法：165 x 130 x 30mm (長さ×幅×高さ)
重量：0.50kg
FPI：20
ポートのネジ山 2x G1/4インチ
ファン対応：120x120x25mmファン
圧力テスト済み：1bar

デザイン・設計：スロベニア
中国製

［！］ご注意ください
- 不適切な長さのネジを使用すると、ラジエーターコアを貫通し、製品に回復不能な損傷を与える可能性があります。このような誤用は製品保証の対象外となります。
- アルミ製の水冷パーツとは併用しないでください。
- ラジエターフィンは銅製で、自然界ではオレンジ色をしています。ラジエターフィンの塗装は、熱伝導率を低下させないために、ごく薄く塗装しています。そのため、高い位置から見ると、オレンジ色に見えることがあります。

インストールマニュアル
https://www.ekwb.com/shop/EK-IM/EK-IM-3831109839751.pdf
